통신용 광모듈 PCB
통신용 광모듈 PCB는 광통신 시스템에 사용되는 핵심 부품이다. 광신호를 전기신호로, 전기신호를 광신호로 변환하는 기능을 가지고 있습니다. 이러한 유형의 인쇄 회로 기판은 일반적으로 여러 개의 광전자 부품으로 구성됩니다...
설명
통신용 광모듈 PCB는 광통신 시스템에 사용되는 핵심 부품이다. 광신호를 전기신호로, 전기신호를 광신호로 변환하는 기능을 가지고 있습니다. 이러한 유형의 인쇄 회로 기판은 일반적으로 여러 개의 광전자 부품, 광섬유 커넥터 및 기타 필수 전자 부품으로 구성되며 높은 정밀도와 신뢰성으로 소형 PCB 보드에 배열됩니다.
광모듈의 인쇄회로기판은 광통신 장비의 가장 중요한 부품 중 하나입니다. 디지털 광신호를 장거리 장비에 전송할 수 있습니다. 신호 전송에 사용되는 파이버 채널 및 광전 변환 기술은 고품질-신호 전송을 보장하기 위해 광 모듈 인쇄 회로 기판을 사용해야 합니다.
통신광모듈은 네트워크통신, 의료, 산업분야 등 다양한 분야에서 널리 사용되고 있습니다. 이러한 분야에서는 고품질-통신 서비스가 매우 필요하므로 안정적인 광모듈 인쇄회로기판을 사용해야 합니다.
이러한 종류의 보드는 일반적으로 높은 신뢰성과 안정성을 갖습니다. 극단적인 경우 통신 서비스를 신속하게 복구할 수 있습니다. 이러한 신뢰성은 광학 모듈 인쇄 회로 기판의 설계 및 제조에 사용되는 고품질 부품 및 재료에서 비롯됩니다.- 또한 이러한 유형의 인쇄회로기판은 호환성과 확장성이 높아 다양한 응용 환경에서 정상적으로 작동할 수 있습니다.
통신 광 모듈 PCB는 광통신 분야에서 일반적으로 사용되는 전자 인쇄 회로 기판입니다. 주요 기능은 고속 데이터 통신 및 전송을 위해 고속-광 신호를 전송하는 것입니다.
보드에는 고속-전송 기능이 있습니다. 이 인쇄 회로 기판은 고주파-AC 신호를 사용하여 데이터를 전송하며 일반적으로 수 Gbps 이상의 속도에 도달합니다. 따라서 단시간에 많은 양의 데이터를 전송할 수 있을 뿐만 아니라 데이터 전송의 높은 정확성과 안정성을 보장합니다.
통신용 광모듈 보드 역시 신뢰성과 안정성을 갖췄다. 이 기능은 주로 사용된 첨단 기술과 재료에서 비롯됩니다. 통신 광 모듈의 보드는 고품질 전자 부품과 고품질 배선을 채택하여 장기간 사용 시 높은 안정성과 신뢰성을 유지할 수 있으며 메시지, 오류 코드 및 기타 문제가 발생하지 않아 데이터 전송의 정확성과 보안을 보장합니다.
통신용 광모듈 인쇄회로기판은 고집적화와 소형화라는 장점을 갖고 있다. 지속적인 기술 발전에 따라 통신 광 모듈 인쇄 회로 기판의 통합도 향상되고 있습니다. 크기가 작기 때문에 광전자 장비의 부피와 무게를 크게 줄일 수 있어 설치와 사용이 쉽습니다.
통신용 광모듈 PCB는 광통신 시스템에 없어서는 안 될 부품이다. 첨단 기술과 높은 신뢰성의 성능을 갖추고 있으며 다양한 애플리케이션 환경에서 정상적으로 작동할 수 있으며 강력한 호환성과 확장성을 갖추고 있습니다. 통신 기술의 지속적인 발전에 따라 광 모듈 PCB의 기능과 성능도 통신 시장의 증가하는 수요를 충족시키기 위해 지속적으로 향상될 것입니다.

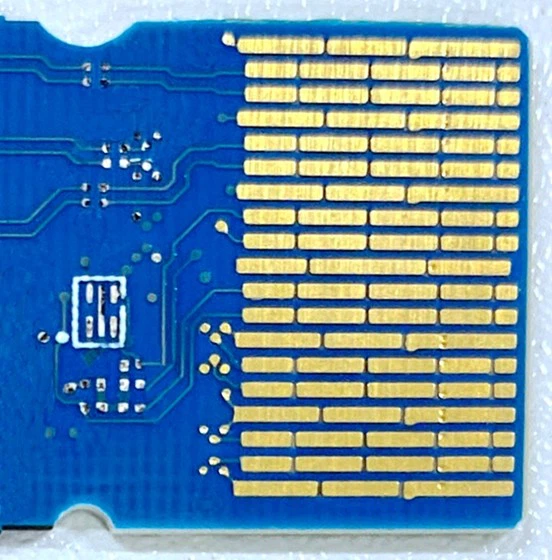

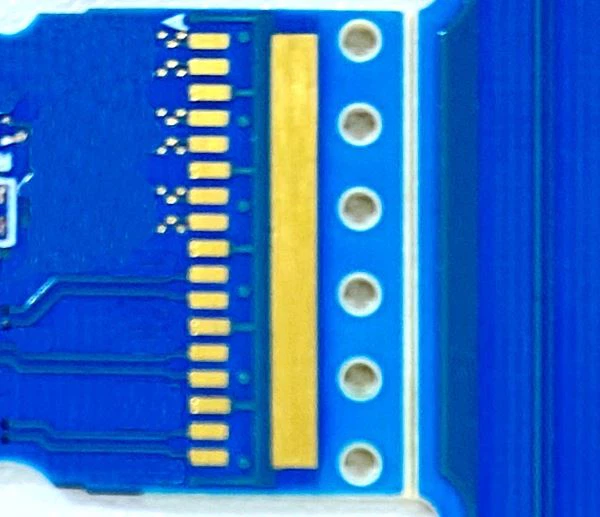

그림:통신 광 모듈 PCB
사양샘플 보드의
항목:통신 광 모듈 PCB
레이어:8
특징:2단계 HDI
소재:ISOLA 타키온 100G
보드 두께: 1.00±0.10mm
표면 처리:ENIG
