다단계 블라인드 홀 PCB

다단계 블라인드 홀 PCB는 인쇄 회로 기판의 성능과 신뢰성을 크게 향상시킬 수 있는 고급 회로 기판 기술입니다. 기존 회로 기판과 비교하여 다단계 블라인드 홀 기판은 밀도가 높고 회로 배선이 미세하여 더 작은 공간에 더 많은 구성 요소와 기능을 구현할 수 있습니다. 동시에 다단계 블라인드 홀 인쇄 회로 기판은 더 나은 전기적 성능과 임피던스 제어 기능을 갖추고 있어 신호와 데이터를 보다 정확하게 전송할 수 있습니다.

다단계 블라인드 홀 회로 기판의 제조 공정은 상대적으로 복잡하여 고정밀 제조 공정과 장비가 필요합니다. 먼저, 기판 표면에 회로 패턴을 배치한 후 포토리소그래피 기술을 이용하여 패턴을 동박층에 전사하는 작업이 필요합니다. 그런 다음 드릴링, 구리 도금 및 코팅과 같은 여러 공정 단계를 통해 회로 기판을 펀칭하여 막힌 구멍 구멍을 형성합니다. 마지막으로, 구리 도금 두께 및 전해질의 화학적 조성과 같은 세부 사항을 제어하여 블라인드 홀 조리개의 전기적 성능과 신뢰성을 최적화합니다.

다단계 블라인드 홀 인쇄 회로 기판의 적용 분야는 전자 제품, 통신 장비, 의료 장비, 항공 우주, 군사 및 기타 분야를 포함하여 매우 광범위합니다. 이 기술은 제품 성능과 신뢰성을 획기적으로 향상시키고, 제품 고장률과 유지 관리 비용을 줄이며, 더 작고 효율적인 제품 설계를 달성할 수 있습니다. 따라서 다단계 블라인드 홀 인쇄 회로 기판도 향후 개발에 점점 더 가치가 있고 적용될 것입니다.

기존 PCB와 비교하여 다단계 블라인드 홀 보드는 다음과 같은 장점이 있습니다.

1. 다단계 블라인드 홀 보드는 집적도가 높으며 다층 설계를 통해 더 나은 회로 레이아웃을 달성할 수 있습니다. 다층 PCB를 사용하면 더 복잡한 회로도를 작은 공간에 배열할 수 있으므로 PCB 설계가 더 작아집니다.

2. 다단계 블라인드 홀 보드의 신호 전송이 더 안정적입니다. 고주파 신호 전송의 경우 블라인드 홀 설계 경로가 기존 회로 기판보다 더 우수합니다. 블라인드 홀 설계 경로는 신호 반사와 누화를 줄여 신호 전송의 안정성과 정확성을 향상시킬 수 있기 때문입니다.

3. 보드는 더 나은 방열 효과를 가져올 수 있습니다. 이는 다층 PCB가 열 전도를 집중시켜 더 나은 방열 효과를 얻을 수 있기 때문입니다. 특히 고전력 전자 장치의 경우 다층 PCB의 방열 효과가 매우 중요합니다.

4. 다단계 블라인드 홀 회로 기판의 생산 공정이 더욱 발전되었습니다. 다층 PCB 설계의 난이도가 높기 때문에 기존 PCB보다 더 발전된 생산 공정이 필요합니다. 이러한 공정에는 레이저 드릴링, 블라인드 홀 구리 싱킹, 다층 적층 등이 포함됩니다. 이러한 공정의 출현으로 다층 PCB의 생산 효율성과 품질이 크게 향상되었습니다.

다단계 블라인드 홀 PCB는 매우 진보된 회로 기판 기술이며, 이를 적용하면 전자 제품의 성능과 신뢰성이 크게 향상됩니다. 나는 가까운 미래에 다단계 블라인드 홀 인쇄 회로 기판이 점차 사람들의 일상 생활에 없어서는 안될 부분이 될 것이라고 믿습니다.

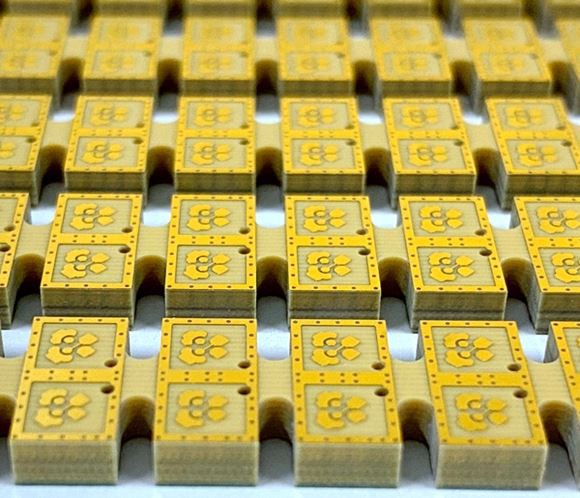

그림:다단계 막힌 구멍 PCB

샘플 보드의 사양

항목:다단계 막힌 구멍 PCB

소재:R-5755G

레이어:12

보드 두께:3.2±0.32mm

표면 처리:ENIG
