100layer는 테스터 PCB 보드를 먹었습니다

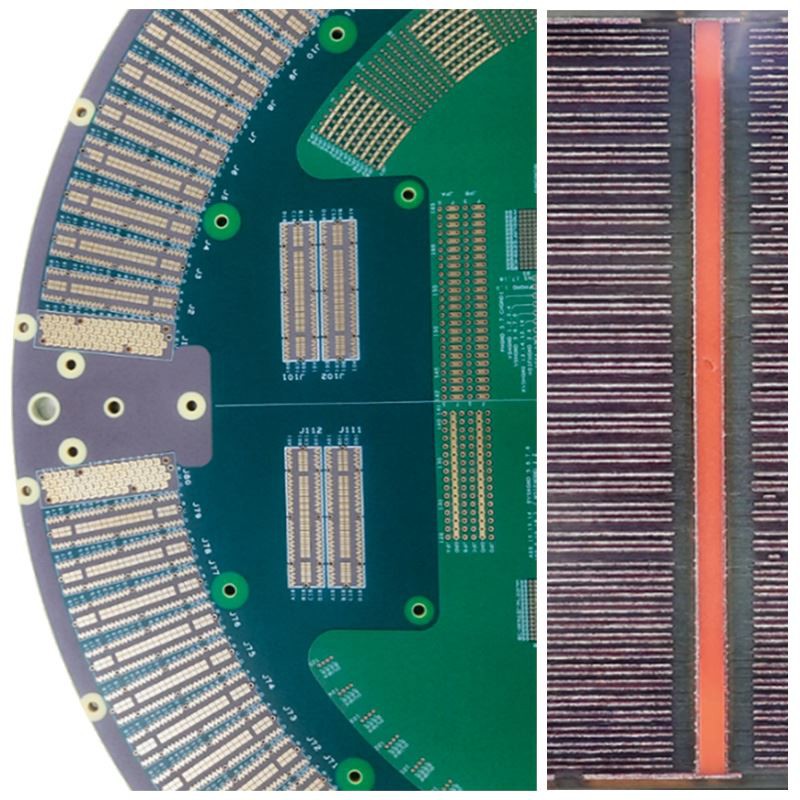

100- 층 Ate Test PCB는 초고층, 고정화 된 전문 테스트 회로, ATE (Automatic Test Equipment) .에 맞춤형 디자인 된 고정식 전문 테스트 보드입니다.이 제품은 반도체 포장 및 테스트 프로세스에서 통합 회로에서 기능 및 성능 테스트를 수행하는 데 사용되며, 안정적인 칩 품질을 보장하고 안정적인 칩 품질을 보장합니다.
이 PCB는 매우 높은 계층 수와 복잡한 상호 연결 구조를 통해 탁월한 신호 무결성, 인터레이어 신뢰도 및 기계적 안정성을 제공합니다. 고밀도 라우팅 및 고속 신호 전송에 대한 고급 칩 테스트의 요구 사항을 충족시킵니다 ..
고급 SOC, 메모리 및 AI 칩과 같은 응용 프로그램에서 대규모 자동화 테스트에 이상적으로 적합합니다. . 우리는 다양한 고객의 특정 요구를 충족시키기 위해 맞춤형 구조, 재료 및 전기 성능 옵션을 제공합니다 ..
설명
100- 레이어 테스터 PCB 보드를 먹었습니다
고급 반도체 테스트를위한 차세대 혁신
첫 번째 품질 회로에서, 우리는 PCB 제조에서 가능한 것의 경계를 밀어 넣습니다. . 우리의 100- 층 Ate Teste Tester PCB 보드는 고밀도, 고성능 회로 보드 엔지니어링의 새로운 프론티어를 나타냅니다.
복잡성을 위해 설계되었습니다
이 보드는 또 다른 다층 PCB가 아니라 시장에서 가장 고급 통합 회로를 처리하기 위해 구축 된 정밀 제작 된 테스트 백본입니다. . 100 기능 레이어가 포함 된 이는 초소형 신호 라우팅, 다중 네트워크 테스트 환경 및 현대적인 ATE 시스템의 엄격한 성능 표준을 지원합니다 ({6}}}.
속도와 안정성을 위해 제작되었습니다
반도체 장치가 더 빠르고 작아지면서 테스트 장비는 . 100- 층을 유지해야합니다 100- 층은 제어 된 임피던스 경로, 최소 크로스 스토킹 및 강력한 구조적 무결성을 통해 고속 신호 전송을 가능하게합니다. 벤치 .
IC 테스트의 미래를 위해 설계되었습니다
이 보드는 차세대 SOC 및 AI 프로세서부터 고급 메모리 구성 요소에 이르기까지 다양한 칩 유형을 지원합니다. . 고 대역폭 장치 또는 미세 피치 상호 연결을 테스트하든, 우리 보드는 신호 충실도와 기계적 안정성을 전달할 준비가되어 있습니다. ..
높은 레이어 수, 높은 사용자 정의 가능성
우리는 구조 (microvias, 맹인/매장 VIA 포함)를 통해 쌓아 놓은 구성, 유전체 재료 및 표면 마감재를 통해 완벽한 유연성을 제공합니다. . 높은 TG 재료 또는 맞춤형 임피던스 프로파일이 필요합니까? 우리의 엔지니어링 팀은 고객과 긴밀히 협력하여 고유 한 테스트 목표 .에 대한 모든 세부 사항을 조정합니다.
확장 가능한 생산, 글로벌 도달 범위
고급 제조 라인과 엄격한 프로세스 제어로 지원되는 우리는 프로토 타입과 대량 생산을 지원할 수 있습니다 . 국제 지원 팀은 적시에 전달, 기술 지원 및 테스트 워크 플로우에 대한 완벽한 통합을 보장 할 수 있습니다.
