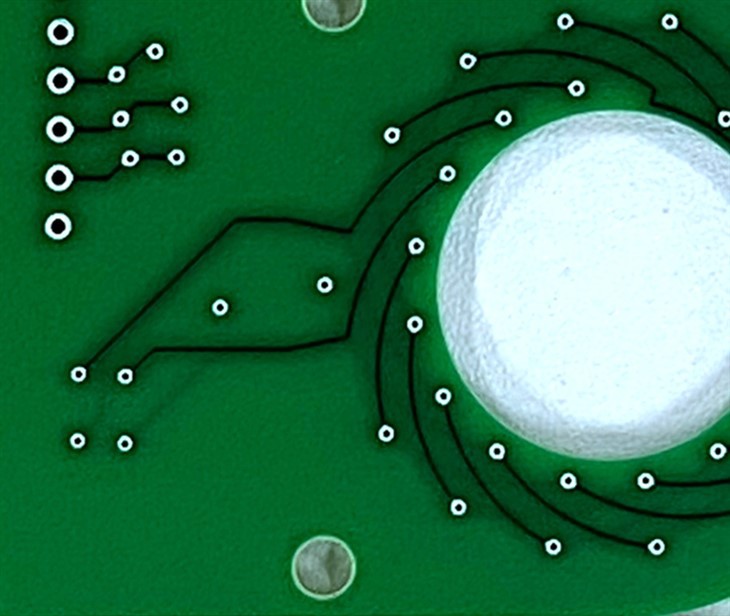

유도 회전 센서 PCB

유도 회전 센서 PCB는 유도 회전 센서로 사용되는 인쇄 회로 기판을 말합니다. 유도 회전 센서는 인덕터와 인쇄 회로 기판의 두 부분으로 구성됩니다. 인덕터 섹션에는 다음을 통해 회로 출력 신호를 달성하는 코일과 자석이 포함되어 있습니다.

문의 보내기

설명

유도 회전 센서 PCB는 유도 회전 센서로 사용되는 인쇄 회로 기판을 말합니다.

유도 회전 센서는 인덕터와 인쇄 회로 기판의 두 부분으로 구성됩니다. 인덕터 부분은 인덕턴스를 통해 회로 출력 신호를 얻는 코일과 자석을 포함합니다. 보드 부분에는 아날로그-디지털 변환 회로, 신호 필터링 회로, 전력 증폭 회로 등과 같은 핵심 구성 요소가 포함됩니다.

유도 회전 센서는 회전 각도를 측정하는 데 사용되는 센서로 회전하는 물체의 회전 방향과 각도를 정확하고 고정밀하게 기록할 수 있습니다.

유도 회전식 센서는 고감도, 고해상도, 긴 수명과 같은 장점을 가진 비접촉식 센서입니다. 따라서 기계적 결함 진단, 위치 측정, 각도 측정, 속도 측정 및 동적 제어와 같은 분야에서 널리 사용됩니다. 센서의 인쇄 회로 기판은 센서의 정상적인 성능과 정확도를 보장하는 중요한 구성 요소입니다.

유도 회전 센서는 주로 전원 공급 장치, 증폭기 및 필터의 세 부분으로 구성됩니다.

전원 공급 장치는 센서에 전원을 공급하고 정상적인 작동 상태를 보장하는 센서의 핵심 부품입니다. 전원부는 통상 조정 전원과 필터링 회로로 구성되며, 조정 전원을 통해 안정적인 전압을 공급하고 필터링 회로를 통해 전원 노이즈, 누설 등의 간섭을 제거한다.

증폭기 부분은 주로 센서 신호를 증폭 및 처리하며, 센서에서 수집된 미약한 신호를 제어 시스템에서 읽거나 처리할 수 있는 범위로 증폭합니다. 증폭기 부분은 일반적으로 센서의 입력 신호를 증폭하고 필터링하여 신호가 다음 레벨의 회로에서 처리하기에 충분한 진폭과 품질을 갖도록 보장하는 연산 증폭기 회로를 사용합니다.

필터 부분은 주로 센서 데이터 수집 시 노이즈 제거에 사용되므로 데이터 수집 시 원래 신호만 기록 및 분석되어 노이즈의 영향을 받지 않습니다. 유도 회전식 센서의 신호는 일반적으로 신호 획득 중에 간섭을 받기 쉬운 고주파 및 저진폭 신호입니다. 따라서 간섭과 노이즈를 제거하고 신호의 품질과 정확도를 보장하기 위해 필터를 통한 필터링이 필요합니다.

유도 회전 센서 PCB는 안정성, 높은 정확도 및 높은 감도와 같은 특성을 가진 센서 성능의 중요한 구성 요소입니다. 최근 몇 년간 센서 응용 분야의 지속적인 확장과 수요 증가로 인해 유도 회전식 센서의 인쇄 회로 기판이 점점 더 중요해질 것입니다.
