다층 PCB 프레스에 대한 온도 및 압력 균일성 테스트

PCB 제조 공정에서 다층 PCB 프레스는 중요한 생산 도구 중 하나입니다. 다층 PCB 프레스는 주로 다층 PCB 보드를 함께 눌러 서로 다른 수준의 인쇄 회로 기판을 단단히 결합하여 회로 연결을 달성하는 데 사용됩니다. 온도와 압력의 균일성은 다층 PCB 프레스를 사용할 때 매우 중요한 매개변수입니다. 인쇄 회로 기판의 각 영역의 온도가 필요한 압축 온도 요구 사항을 충족하고 인쇄 회로 기판이 압축 프로세스 중에 최상의 압축 효과를 얻을 수 있도록 보장합니다. 인쇄 회로 기판의 압착 온도가 고르지 않으면 PCB 품질이 저하되고 기판 단락과 같은 심각한 문제가 발생하여 작업 효율성과 제품 품질에 부정적인 영향을 미칩니다. .

라미네이팅 기계의 사용은 다층 PCB의 가공에 필수적이며 라미네이팅 기계의 압력과 온도의 균일성은 라미네이팅 품질에 큰 영향을 미칩니다. 정기적인 안정성 테스트는 실험을 통해 수행되어야 합니다.

기존의 다층 PCB 프레스 테스트에는 주로 온도와 압력의 두 가지 측면이 포함됩니다. 온도 측면에서 균일한 온도 목표를 달성하기 위해서는 다층 PCB 프레스의 발열판의 균일한 가열을 유지해야 합니다. 압력 측면에서 다층 PCB 기판의 안정적인 내부 압력을 보장하기 위해 다층 PCB 프레스의 압력 균형을 제어할 필요가 있습니다.

1. 압력 균일성 시험 방법

압력 균일성 테스트를 위해 복사 용지 역할을 하는 특수 유도 용지가 있습니다. 또한, 프레스에서 시험을 위해 표준 리드 스트립을 배치할 수 있으며, 완료 후 각 리드 스트립의 각 세그먼트의 잔류 두께를 측정하여 감압기의 균일성을 결정하고 수치를 정량화할 수 있습니다.

또한, 보다 구식의 방법은 백지 위에 카본지를 사용하여 프레스 작업을 한 다음, 프레스 플랫폼의 어느 위치가 충분히 눌리지 않았는지, 어느 위치에 있는지를 압착 후 백지에 남은 자국을 확인하는 것입니다. 압력을 받고 있습니다.

2. 온도 균일성 시험 방법

열전대 온도계를 사용하여 열전대 와이어를 여러 개 더 만든 다음 플랫폼의 위치에 따라 9개 이상의 지점을 사용합니다. 가압 후 각 위치에서 온도 데이터를 기록한 다음 데이터를 차트 형식으로 컴파일합니다. 이것은 전체 압축 플랫폼의 온도 균일성을 쉽고 직관적으로 보여줄 수 있습니다. 동시에 온도 재현성의 변화를 얻기 위해 여러 테스트를 수행할 수 있으므로 라미네이팅 기계의 성능을 체계적으로 평가할 수 있습니다.

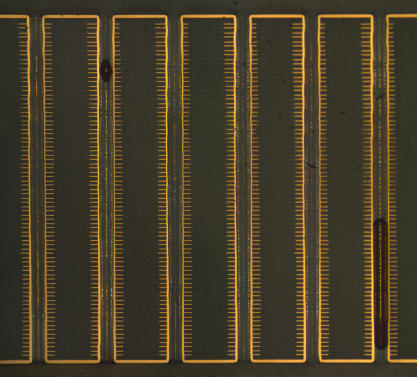

그림:PCB의 단면도

인쇄 회로 기판의 압착 온도의 균일성 테스트 결과가 자격을 갖춘 경우 인쇄 회로 기판의 압착 온도가 요구 사항을 충족하고 각 영역의 온도 변화가 허용 범위 내에 있음을 나타내므로 다음을 보장할 수 있습니다. PCB의 효과와 품질을 누르십시오. 반대로 시험 결과가 부적합한 경우에는 재시험을 거쳐 적격 기준에 도달할 때까지 조정해야 합니다.
