선택적 무전해 후막 금도금 방법

목표

선택적 무전해 후막금도금 방법을 개발하여 다목적 표면처리 공정으로



목표

선택적 금 두께는 {{0}}.3um 이상이고 비선택적 금 두께는 0.1um 이상입니다.



문제

①금 두께가 0.03-0.05 미크론인 변위 반응의 화학적 금 증착은 용접 표면에만 적합합니다.

②니켈 표면이 서서히 금층으로 덮이게 되면 석출속도가 느려지고 금두께가 0.3미크론 이상으로 치밀해지기 어렵다.

③ 전기 도금은 추가 리드가 필요하므로 네트워크가 얽혀있을 때 추가하기가 불편합니다.



원칙

① 니켈 층은 촉매 환원에 사용됩니다. 수소 원자는 전자를 얻기 위해 흡착된다. 원자 수소는 환원제에 의해 제공됩니다. 원자 수소는 전자를 잃고 용액으로 들어가 수소 이온이 됩니다.

② 회로 기판의 원래 배선과 동일한 본딩 패드의 금속층은 전자를 전도하는 역할을 합니다. 금 이온은 금 표면에서 지속적으로 전자를 받아 침전되는데, 이는 전기 도금과 동일합니다.



방법 및 단계

Step1: 기존의 화학적 치환 금 도금을 수행합니다. 사진은 금 표면의 10000배 SEM 이미지이며 금 두께는<0.02um

page-667-501

목표: 환원 전자를 얻기 위해 니켈 층을 노출

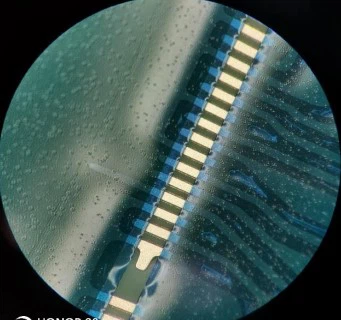

Step2:도금 방지 필름을 붙여 두꺼운 금으로 도금할 본딩 패드를 노출시킵니다.

page-341-320



Step3: 첫 번째 환원 무전해 금 도금 수행

page-670-501

사진은 10000배 금 SEM 이미지입니다.





Step4: 코팅 방지 필름 제거

page-578-421



Step5: 다시 무전해 금 도금을 감소시키십시오

page-666-502

사진은 10000배 금 SEM 이미지입니다.







결과



금 두께 측정 결과

화학적 얇은 금의 첫 교체

화학적 두꺼운 금의 1차 환원 도금

두꺼운 금의 2차 화학적 환원 도금

선택적 화학적 두꺼운 금 위치

0.009-0.014μm

0.293-0.349μm

0.326-0.385μm

다른 위치

0.009-0.014μm

안티 코팅 필름으로 덮여

0.105-0.111μm



결론

선택적 무전해 금 도금 방법은 목표 요구 사항을 충족할 수 있습니다.
